MSP430 LaunchPad デモプロジェクト（温度センサー）の検証 その１

ＴＩが提供している　MSP430 LaunchPad のデモプロジェクトについて、最初単にLEDの点滅のみの簡単なデモプロジェクトと思っていました。しかし、Ｗｅｂサイトや、展示会等でこのデモプロジェクトが温度センサで結構機能豊富なものであることがわかりました。
そこで、このデモプロジェクトに興味を持ち検証を行います。まず、以下に動作検証までを記します。

１．デモプロジェクトのダウンロード
　MSP430 LaunchPad のWebサイト（http://processors.wiki.ti.com/index.php/MSP430_LaunchPad_%28MSP-EXP430G2%29_JP）からデモプロジェクトのファイル（slac435.zip）をダウンロードし解凍する。
２．デモプロジェクト開発
　1)CCSワークスペースフォルダを作成する。
　2)slac435.zipを解凍して得られる　フォルダMSP-EXP430G2-Launchpadを1)のフォルダに移動する。
　3)CCSを起動し　１）のフォルダを指定する。
　・Welcomeウインドを閉じる。
　4)デモプロジェクトを取り込む。
　　・Flie/Import　=>　Import　ダイアログボックス
　　　①Selectで　Import　typeは　General/Existing Project into Workspase　を選択
　　　②Imort Projectで　Select root directory に　フォルダMSP-EXP430G2-Launchpadを指定
　5)デモプロジェクトのビルドを試す。
　　・Project/Build Active Project　を実行　＝＞成功
　6)MSP430にデモプログラムを書き込む。
　　・Target/Debug Active Project を実行　＝＞成功
　　・Target/Runを実行　＝＞　LaunchPadのLED1、LED2の交互点滅が始まる。

３．デモプログラムの動作
　1)LaunchPadの SW1(S1)を押すと、LED1,LED2の点滅がとまる。（消灯）
　2)LaunchPadの SW1(S1)を数度押すと、LED1がうす暗く点滅する。
　3)ＰＣターミナルでLaunchPadにシリアル接続する。シリアル接続の設定はデフォルト
　　シリアル接続　”COM4:MSP Application UART(COM4)”
　　・MSP430　起動時／リセット時、ＰＣターミナルは沈黙
　　・SW1(S1)を押すと、ＰＣターミナルは文字化けを起こしながらカーソルが進む。

　　一応の動作は確認できました。

４．Processingのインストール
　　　　※Processing：GUIに特化したプログラミング言語
　1)ProcessingのWebサイト（http://processing.org/）より processing-1.2.1.zip をダウンロードし、解凍する。
　　Download Processing　／　↓Windows
　2)解凍したファイル　Processing.exe　で　Processingが起動する。


５．GUI source filesのダウンロード
　1) MSP430 LaunchPad　のＷｅｂサイト（英文）で　GUI source files （LaunchPad_Temp_GUI.zip）をダウンロードし、解凍する。
　　　・LaunchPad はＰＣに接続、LED1,LED2が交互点滅した状態　　　
　2)解凍したファイル　LaunchPad_Temp_GUI.pde　を　Processingで開き、ＲＵＮ。
　　　・Processing表示　Please,select the COM port that your LaunchPad is connected to,
[0] COM4

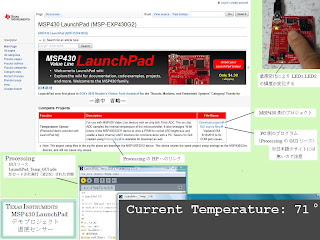

　3)ProcessingでEnterキー入力、LauchPadのSW1(S1)を押すと　Processingは温度表示を始める。
　　　・Processing表示　Current Temperature: 63°

　　　・MSP430を指で触って暖めると　温度表示の上昇が確認できました。また温度によるLED1,LED2の輝度の変化も確認できました。
